一.什么是給排水管圖紙中的圖例符號？

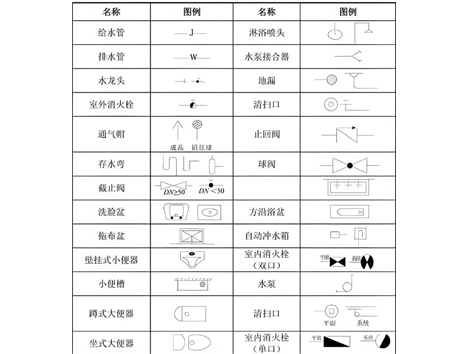

給排水管圖紙中的圖例符號是用于標識和說明管道系統中各組成部分的圖形和文字標識。以下是對給排水管圖紙中圖例符號的詳解：

（一）給水管道：

通常用字母“J”表示，若系統中分高低區，則分別用“G”和“D”表示高區和低區。

（二）排水管道：

排水管道的圖例符號多為“W”，代表污水管道；而“F”則表示廢水管道。

（三）特殊管道：

如消火栓管道用“XH”表示，自動噴淋管道用“Z”或“ZP”表示，雨水管道則用“Y”表示。

（四）采暖與冷凝水管道：

采暖管道用“R”表示，其中實線代表供水管，虛線代表回水管。冷凝水管道則用“N”表示。

（五）管道立管與壓力排水：

管道立管用“L”表示，而壓力排水則用“PY”表示。

（六）設備與閥門：

設備的型號和閥門等通常通過圖形和特定字母組合來表示，如“QW”代表潛污泵。

二.甄易五大閥門圖例符號大全

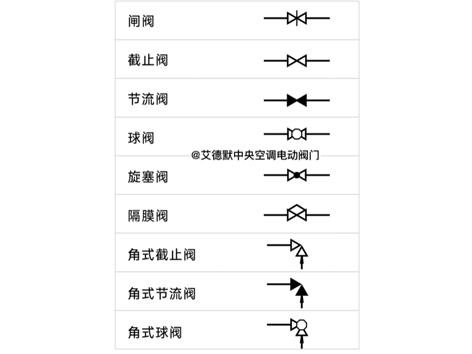

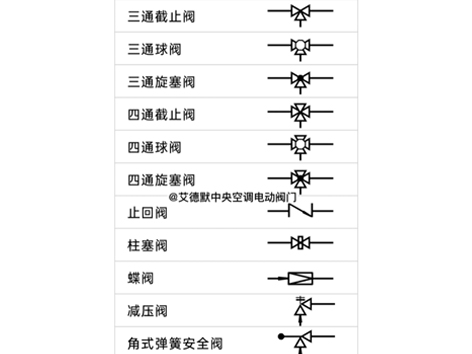

在給排水管圖紙中，閘閥、截止閥、球閥、蝶閥、止回閥是五大常用的閥門類型，每種閥門都有其特定的圖例符號，以便于在圖紙中快速準確地識別。以下是對這五大常用閥門圖例符號的詳細介紹：

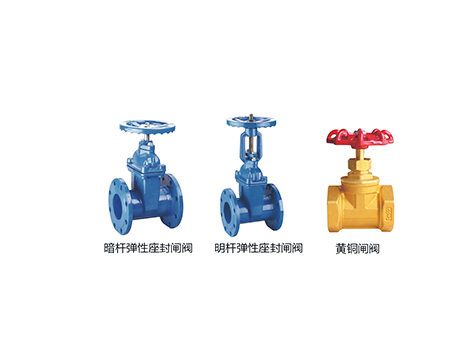

（一）甄易閘閥圖例符號：

閘閥的圖例符號通常呈現為一個矩形或帶把手的矩形圖標，有時旁邊會標注“閘閥”字樣或縮寫“Z”。這個符號代表了閥門通過升降閥桿上的閘板來開啟或關閉管道中的流體。

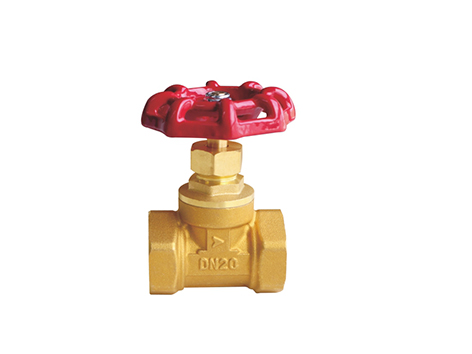

（二）甄易截止閥圖例符號：

截止閥的圖例符號一般為一個圓形或橢圓形圖標，中間有一條斜線表示閥瓣的位置。這個符號形象地描繪了閥門通過旋轉閥瓣來截斷或調節流體流動的特點。

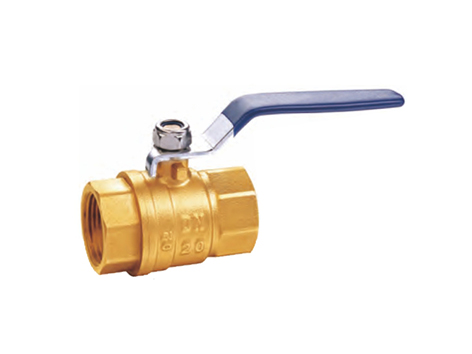

（三）甄易球閥圖例符號：

球閥的圖例符號通常為一個圓形圖標，中間有一個表示球體的線條或陰影。這個符號簡潔明了地表示了閥門通過旋轉球體來實現流體的開啟、關閉或調節。

（四）甄易蝶閥圖例符號：

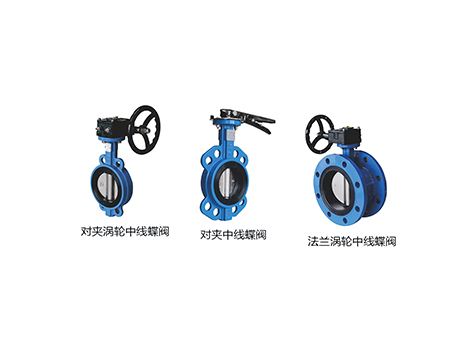

蝶閥的圖例符號一般為一個長方形或梯形圖標，中間有一條表示蝶板的線條。蝶閥通過旋轉蝶板來控制流體的流動，其符號形象地描繪了蝶板的形狀和位置。

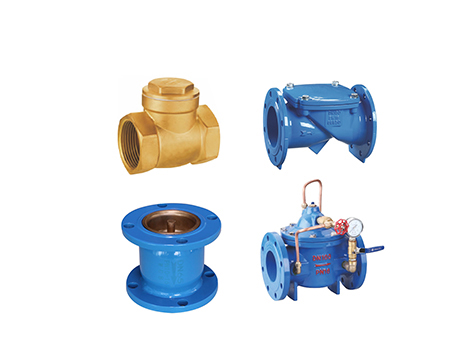

（五） 甄易止回閥圖例符號：

止回閥的圖例符號通常為一個帶有箭頭的長方形或圓形圖標，箭頭表示介質流動的方向。這個符號直觀地表示了止回閥的主要功能——防止介質倒流。
