在復雜的管道系統中，閥門作為控制流體流動的關鍵組件，其正確識別和操作至關重要。艾德默閥門廠家，作為專注于建筑樓宇中央空調水系統配套閥門產品的設計與制造的企業，深知閥門在流體管理中的重要性。今天，小編將詳細解答如何查看主管道閥門開關詳圖。

一、了解圖例與符號

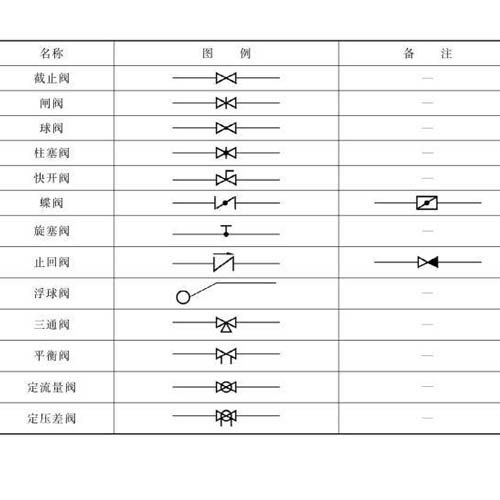

首先，熟悉圖紙上的圖例是關鍵。圖例是圖紙上使用的符號和標記的解釋，它能幫助您正確理解圖紙上的信息。在閥門詳圖中，常見的符號包括：

Z：代表閘閥，用于截斷流體。

J：代表截止閥，同樣用于截斷和接通介質流，但密封性能更好。

Q：代表球閥，以其流體阻力小、操作輕便著稱。

D：代表蝶閥，結構緊湊、重量輕，適用于大口徑管道。

H：代表止回閥，用于防止介質倒流。

此外，還需注意連接方式的標識，如“15”表示內螺紋連接，“11”表示外螺紋連接，“71”表示對夾連接方式等。

二、理解閥門類型與功能

不同類型的閥門具有不同的功能和特點。例如：

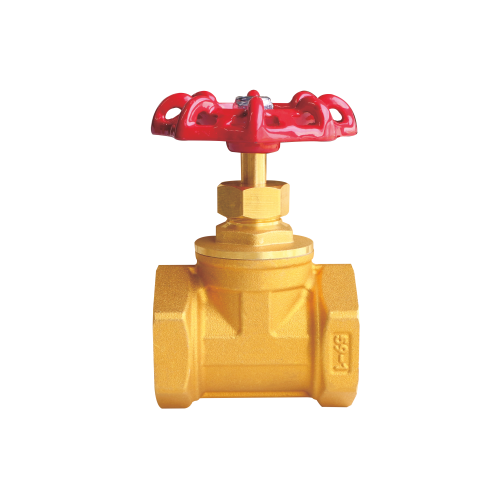

(1) 閘閥（Z15W）：結構簡單，啟閉迅速，流體阻力小，是消防系統中常用的截斷裝置。

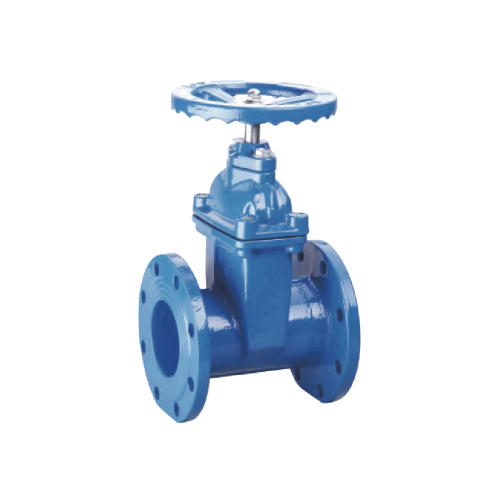

(2) 暗桿閘閥（Z45X）：閥桿不露出閥體外部，外觀美觀，減少了安全隱患。

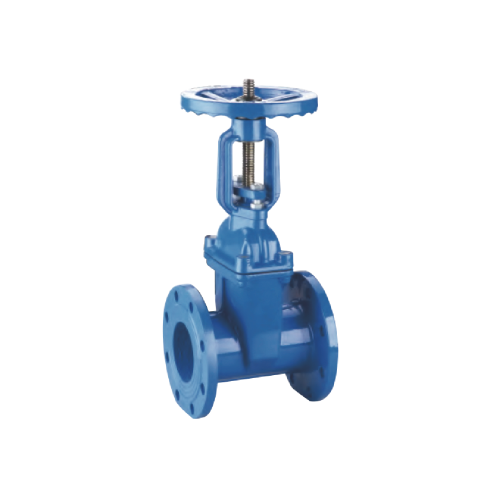

(3) 明桿閘閥（Z41X）：閥桿露出閥體外部，便于觀察閥門的啟閉狀態。

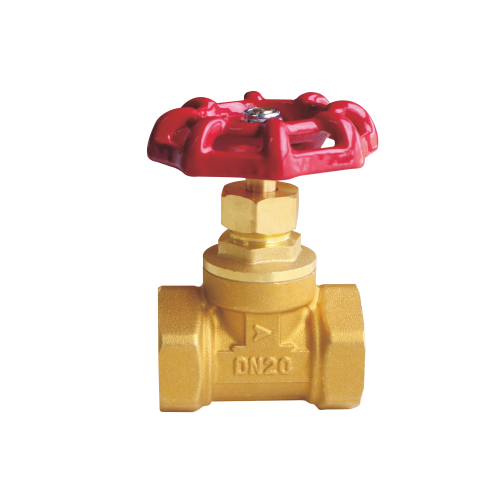

(4) 截止閥（J11W）：密封性能好，適用于對密封性要求較高的場合。

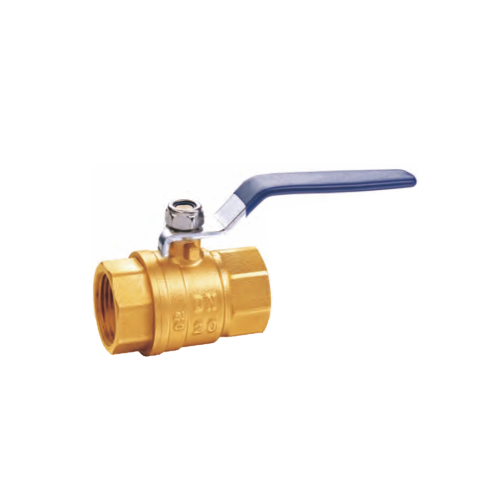

(5) 球閥（Q11F）：操作輕便，啟閉迅速，廣泛應用于消防系統。

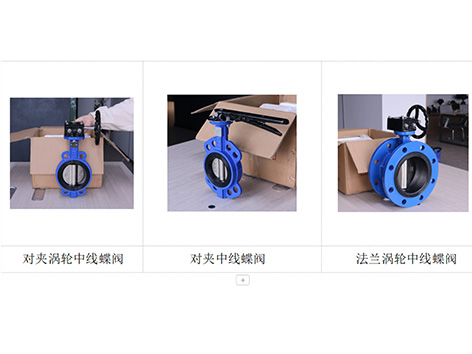

(6) 蝶閥（D71X）：結構緊湊，重量輕，安裝方便，特別適用于大口徑管道。

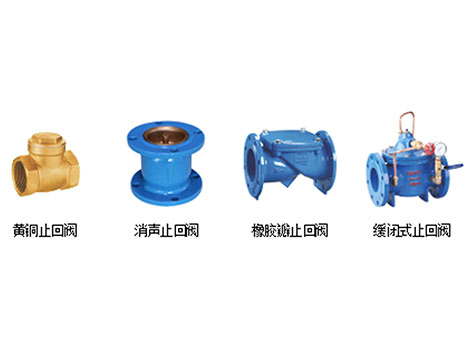

(7) 止回閥（H14W）：防止介質倒流，保證系統正常運行。

三、查看連接與附件

在圖紙上，除了閥門本身，還需注意連接件、支架等附件的位置和細節。這些附件的安裝要求和位置對于閥門的正確運行至關重要。同時，檢查標高和坡度信息，確保管道系統的正確安裝和排水。

四、與技術人員溝通

如果您對圖紙上的內容有任何疑問或不確定，與相關的技術人員（如工程師或設計師）進行溝通。他們可以提供解釋和建議，幫助您更好地理解和操作閥門。
