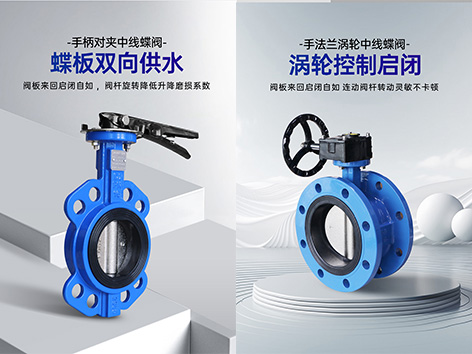

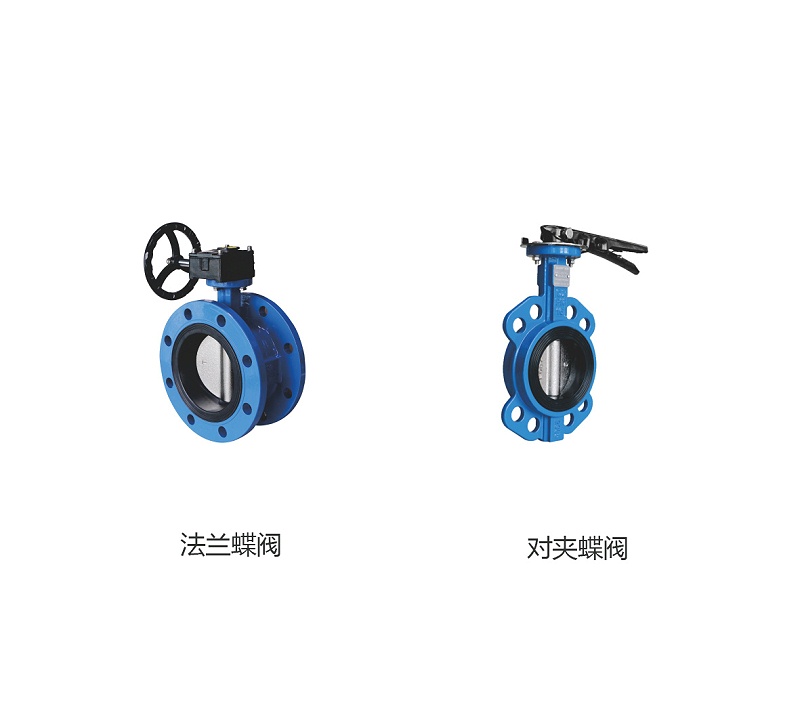

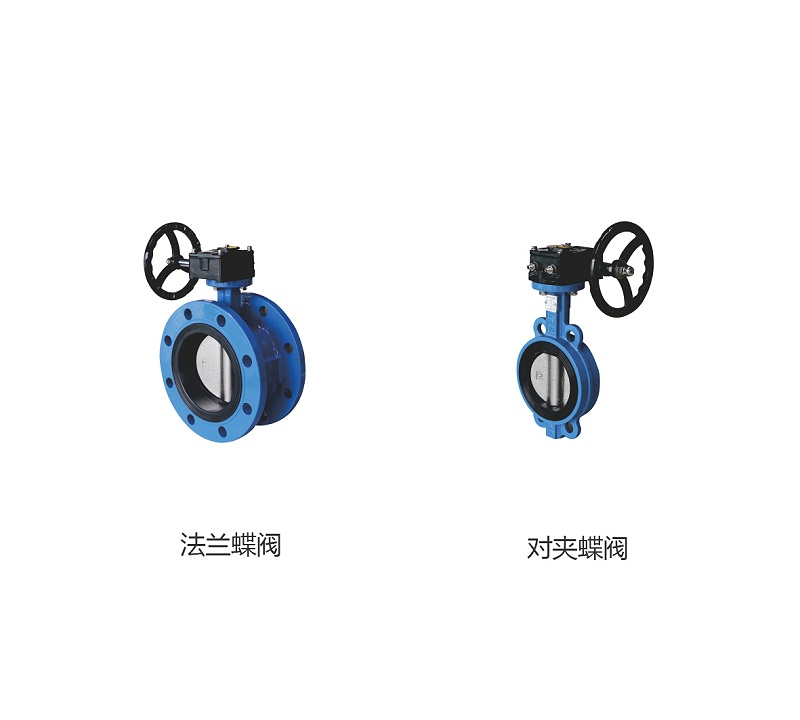

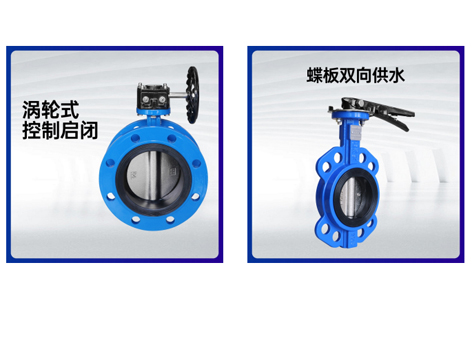

在工業閥門選型中，對夾式蝶閥與法蘭式蝶閥因結構差異，在安裝便捷性、承壓能力、密封性能及成本投入上呈現顯著區別。艾德默閥門廠家拆解兩類蝶閥的適用場景與潛在風險，助力用戶匹配工況需求。

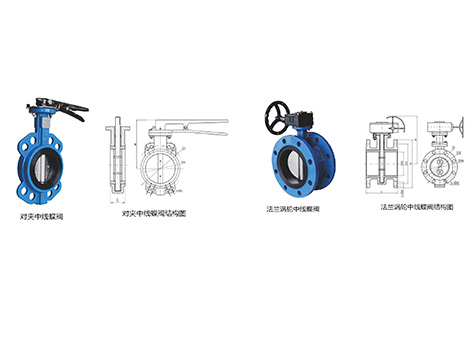

一、結構與安裝：效率與成本的博弈

對夾式蝶閥采用“無凸緣”設計，通過雙頭螺栓直接夾緊于兩片法蘭之間，安裝效率較高。

(1) 優勢：

① 空間節省：軸向尺寸較法蘭式蝶閥縮短40%，尤其適合狹窄管道布局（如泵房、換熱站）。

② 工時優化：無需焊接法蘭，單人15分鐘即可完成DN200口徑閥門安裝，工期縮短50%以上。

(2) 劣勢：

① 連接強度：螺栓連接剛性較弱，在高壓差或振動工況下易松動，需定期緊固。

② 介質限制：橡膠密封圈不耐高溫（>120℃）與強腐蝕介質，需改用金屬密封型（成本增加30%-50%）。

法蘭式蝶閥自帶法蘭凸緣，需與管道法蘭焊接連接，更適配長期穩定運行場景。

(1) 優勢：

① 剛性連接：焊接法蘭形成整體結構，抗振動性能提升50%，適合高壓差、大流量工況（如蒸汽管道）。

② 密封可靠性：金屬密封法蘭蝶閥可耐受250℃高溫、6.4MPa壓力，泄漏率低于0.01%。

(2) 劣勢：

① 安裝成本：需焊接法蘭、定位密封墊片，工序復雜且依賴焊工技能，初期成本較對夾式高20%-40%。

② 空間占用：法蘭凸緣增加軸向尺寸，在緊湊空間中安裝受限。

二、密封性能：介質與工況的適配法則

對夾式蝶閥以軟密封為主流，通過橡膠密封圈實現零泄漏，但耐溫、耐壓范圍受限。

① 適用場景：常溫介質（≤120℃）中，EPDM橡膠密封圈可滿足水、油等常見流體需求，且啟閉扭矩低（僅為法蘭蝶閥的60%），適合頻繁調節工況。

② 風險預警：若介質含顆粒物（如泥沙）或強腐蝕性（如酸液），橡膠密封圈易被劃傷或腐蝕，導致泄漏率增加2-3倍。

法蘭式蝶閥提供軟密封與金屬密封雙選擇，適配范圍更廣。

① 高溫高壓工況：三偏心金屬密封法蘭蝶閥可耐受250℃高溫、6.4MPa壓力，常見于石化、電力行業。

② 維護便利性：法蘭連接支持在線拆裝，無需截斷整段管道，適合需定期檢修的工況。

三、成本投入：初期與長期的權衡

(1) 對夾式蝶閥因結構簡單，材料成本較法蘭式低20%-30%，尤其在小口徑（DN50-DN200）場景中性價比突出。但其橡膠密封圈需每2-3年更換，單次維護成本約200-500元/臺，且停機維護可能影響生產。

(2) 法蘭式蝶閥初期采購成本較高，但金屬密封型壽命長達10年以上，適合長期運行系統。例如，某化工廠采用法蘭蝶閥后，10年總成本較對夾式降低15%。

四、振動與應力：系統穩定性的隱形挑戰

循環水系統或高壓管道中，水錘與振動易導致連接松動。

(1) 對夾式蝶閥：螺栓連接剛性較弱，高頻振動工況需加裝防松墊圈或改用法蘭式以增強穩定性。

(2) 法蘭式蝶閥：焊接法蘭形成剛性連接，抗振性強，適合高壓差、大流量場景。

結語

蝶閥選型需綜合工況參數、全生命周期成本及維護能力。艾德默閥門廠家提供免費工況分析、非標定制及現場技術支持，從DN25至DN1400全口徑覆蓋，支持國標、美標、德標多標準生產。選擇艾德默，讓每一臺蝶閥準確適配工況，助力企業降本增效、安全運行。
