在中央空調水系統設計中，止回閥作為防止介質倒流的“安全衛士”，其性能直接影響系統的運行效率與能耗。然而，許多工程師在選型時往往聚焦于閥門的基本功能，卻忽略了阻力損失這一關鍵參數。過高的阻力不僅會增加水泵能耗，還可能引發局部壓力失衡，導致系統能效下降。艾德默閥門深入解析空調水系統止回閥的阻力問題。

一、止回閥阻力的核心計算邏輯

止回閥的阻力（ΔP）可通過公式 ΔP = ξ(ρv2)/2 估算，其中：

ξ 為阻力系數，與閥門結構、開度密切相關；

ρ 為介質密度；

v 為流道內介質流速。

以DN100的升降式止回閥為例，當水流速為2m/s時，優良產品的阻力系數可低至0.8-1.5，而劣質產品可能達到3.0以上。這意味著在相同工況下，阻力差值可能超過20kPa，直接影響水泵選型與系統能耗。

二、四大因素決定阻力表現

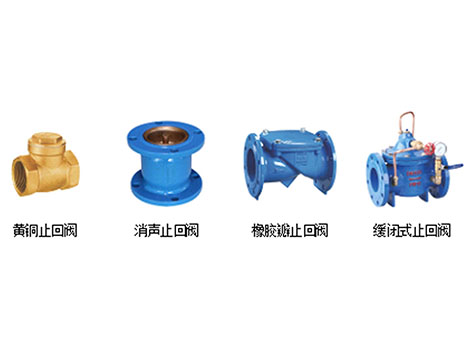

（一）閥門類型

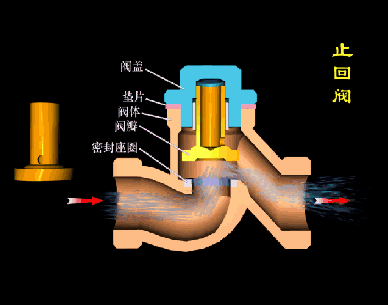

(1) 升降式：依靠閥瓣自重關閉，流阻較高，適用于中小的口徑管道；

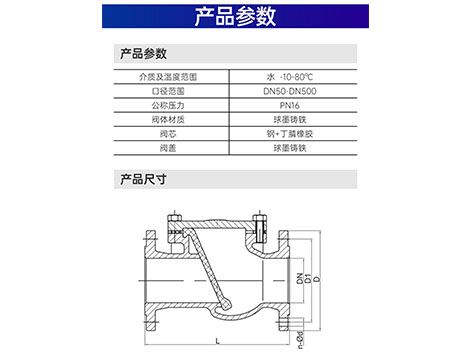

(2) 旋啟式：閥瓣繞軸旋轉，流道更通暢，大口徑場景下阻力可降低30%-50%；

(3) 靜音式：通過分流設計減少水錘，但流阻可能增加10%-15%。

（二）流道設計

艾德默閥門采用全通徑流道優化技術，相比傳統縮徑設計，過流面積提升40%，在相同流量下阻力下降約25%。其導流結構還能減少湍流，進一步降低能源損耗。

（三）安裝方向

垂直安裝時，介質自重可輔助閥瓣關閉，但流阻增加5%-8%；水平安裝雖阻力更低，但需增加支撐以防止管道振動。

（四）介質特性

含雜質水流會加劇閥瓣磨損，導致密封面粗糙度上升，長期使用后阻力可能增加10%-20%。艾德默采用碳化鎢涂層閥瓣，耐磨性提升3倍，確保長期穩定的低阻力運行。

三、準確選型三步驟：效率與成本的平衡之道

（一）參數匹配

根據系統較大工作壓力和流量，選擇公稱直徑比管道小1-2檔的閥門（如DN125管道選用DN100閥門），可降低流速并減少阻力。

（二）工況模擬

利用CFD仿真工具預判閥門在不同開度下的阻力變化。艾德默提供免費選型支持，可生成包含阻力曲線的定制化方案。

（三）全生命周期成本分析

優良止回閥雖初期投資較高，但通過降低運行能耗，通常在2-3年內即可收回成本。以某酒店空調項目為例，更換艾德默低阻力閥門后，年節電約8.6萬度，能耗成本下降12%。

結語

空調水系統止回閥的阻力并非單一數值，而是需結合工況動態評估的技術參數。艾德默閥門通過定制化設計、測試與全程服務，已助力超2000個建筑項目實現能效提升。
