在管道系統設計中，止回閥與閘閥的安裝順序常常引發爭議：止回閥究竟該裝在閘閥前面還是后面？這一細節直接影響系統的安全性與運行效率。艾德默閥門廠家結合H44X橡膠瓣止回閥、H41X消聲止回閥、Z15W黃銅閘閥等多款產品特性，為您解析安裝邏輯與實際應用場景。

一、止回閥與閘閥的功能差異

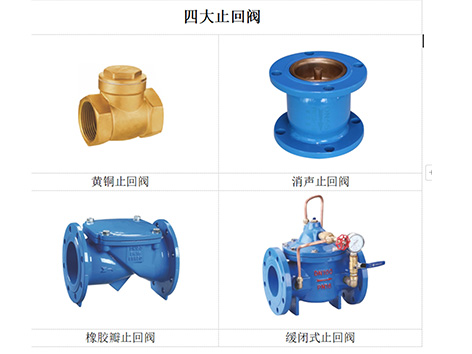

(1) 止回閥：防止介質倒流

① H44X橡膠瓣止回閥采用全流面積設計，水頭損失小，適用于水泵出口或蓄水池旁通管，防止池水倒流至給水系統。

② H41X消聲止回閥通過預加載彈簧實現無聲關閉，避免水錘現象，適合對噪音敏感的場景。

③ 300X緩閉式止回閥通過介質流動自動啟閉，適用于介質單向流動的管道，如中央空調、給排水系統。

(2) 閘閥：截斷介質流動

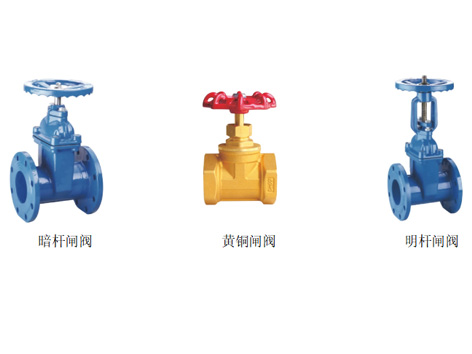

① Z15W黃銅閘閥、Z41X明桿閘閥、Z45X暗桿閘閥均用于管道的隔斷，具備密封性好、壓降小的特點，適用于消防、給排水、空調等系統。

二、止回閥與閘閥的安裝順序邏輯

(1) 止回閥在前，閘閥在后（建議場景）

適用場景：水泵出口、蓄水池進水口等需要防止介質倒流的位置。

優勢：

①　保護水泵：止回閥可防止介質倒流沖擊水泵葉輪，延長設備壽命。

②　便于檢修：閘閥作為隔離閥，可在止回閥故障時切斷介質，便于維修或更換。

③ 示例：在水泵出口處，先安裝H44X橡膠瓣止回閥，再安裝Z15W黃銅閘閥。

(2) 閘閥在前，止回閥在后（特殊場景）

適用場景：需要頻繁啟閉的管道系統，或?qū)橘|(zhì)流向有嚴格控制的場景。

注意事項：

①　水錘風險：若閘閥關閉過快，可能導致止回閥無法及時響應，引發水錘現象。

②　檢修難度：止回閥故障時需關閉閘閥，可能影響系統其他部分的運行。

三、艾德默閥門的安裝建議

(1) 根據介質特性選擇

①　粘度較低的介質（如水）：優先采用止回閥在前、閘閥在后的方案，確保系統穩定性。

②　高粘度介質：需謹慎選擇止回閥類型（如避免使用橡膠瓣止回閥），并考慮安裝位置對流動阻力的影響。

(2) 結合系統壓力與溫度

艾德默止回閥（如H41X、300X）與閘閥（如Z41X、Z45X）均支持-20℃~110℃溫度范圍及16Bar公稱壓力，需根據實際工況匹配型號。

(3) 考慮維護便利性

明桿閘閥（如Z41X）便于觀察開關狀態，適合需要頻繁操作的場景；暗桿閘閥（如Z45X）節省空間，適合埋地管道。

四、艾德默閥門的品質保障

艾德默閥門采用優良材料（如球墨鑄鐵閥體、不銹鋼閥軸）與精細工藝，確保產品耐腐蝕、密封可靠。無論是止回閥的防倒流設計，還是閘閥的低壓降特性，均通過嚴格測試，滿足復雜工況需求。

選擇艾德默閥門，不僅是選擇一款產品，更是選擇一套科學的系統解決方案。從安裝順序到維護保養，我們以技術與品質，為您的管道系統保駕護航。

結語：止回閥與閘閥的安裝順序并非一成不變，需結合系統需求、介質特性與設備功能綜合考量。艾德默閥門廠家愿以豐富的經驗與技術，為您提供定制化方案，助力項目穩定運行。
