在工業自動化和流體控制領域，電動球閥作為關鍵的執行機構，扮演著至關重要的角色。其準確的控制能力和高速的運行效率，使得電動球閥在各個領域都得到了廣泛的應用。然而，對于許多工程師和技術人員來說，電動球閥的接線問題卻常常成為他們頭疼的難題。

今天，我們就來詳細探討一下電動球閥的接線技巧，幫助大家輕松實現準確控制。

首先，我們需要了解電動球閥的兩種主要接線方式：比例調節控制和開關控制。

(1) 比例調節控制適用于需要準確控制流量、壓力或溫度等參數的場合，它可以通過調整電壓或電流的大小，實現對電動球閥開度的準確控制。

(2) 而開關控制則更為簡單直接，只需要控制電動球閥的開啟或關閉即可。

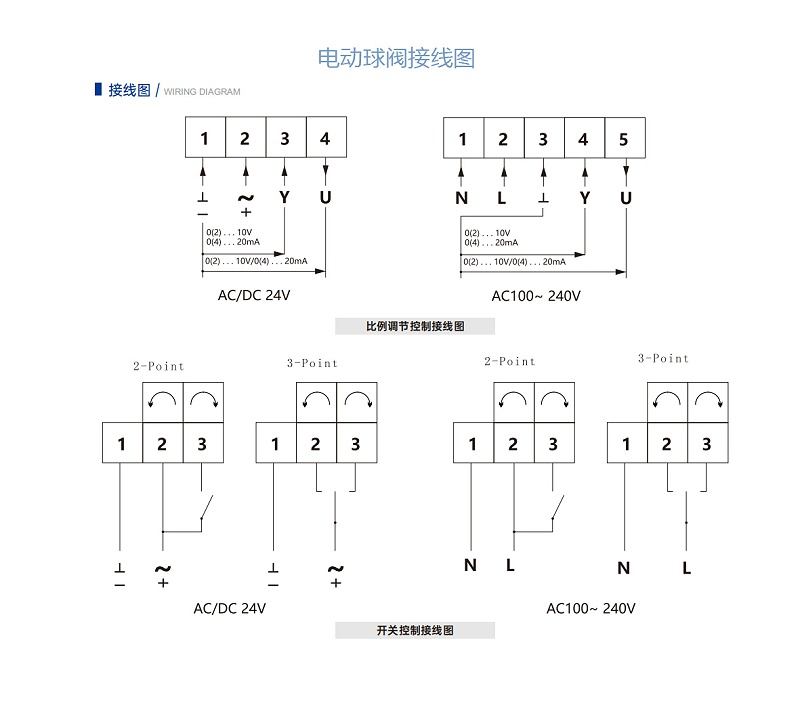

接下來，我們來看看具體的接線圖。

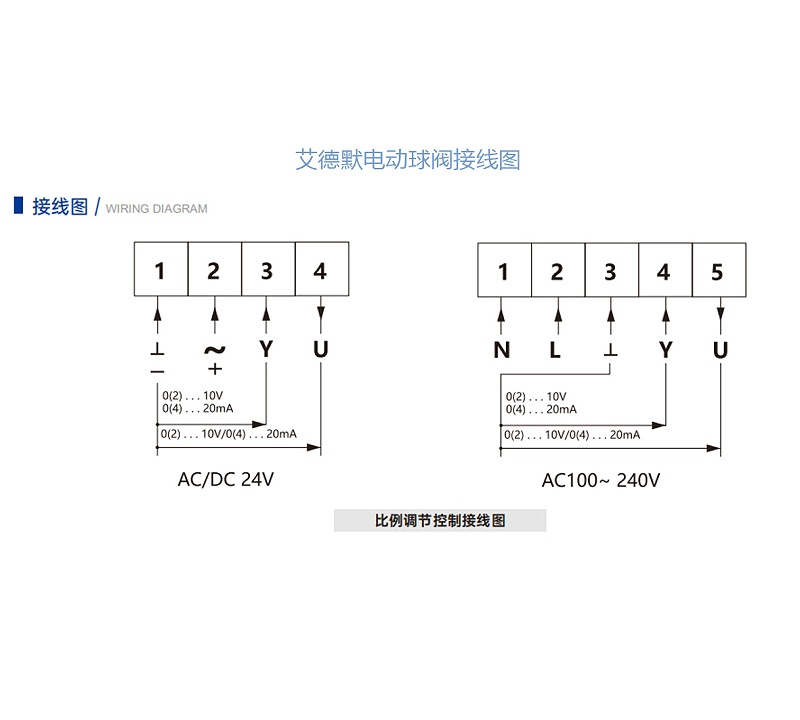

(1) 比例調節控制的接線圖通常包括三組連接點（1、2、3），其中每個連接點都標有相應的電壓值和電流值。

①　在實際接線時，我們需要根據具體的應用場景和電動球閥的規格要求，選擇合適的電壓和電流值進行連接。

②　同時，還需要注意接線的牢固性和可靠性，避免出現短路、斷路等故障。

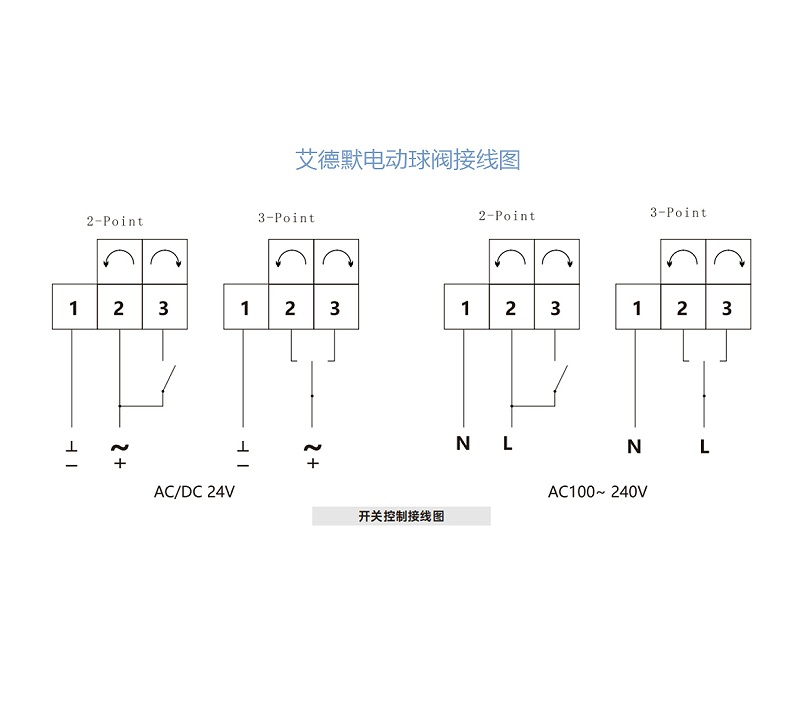

(2) 對于開關控制接線圖，它通常包括兩個獨力的電路，每個電路都有三個連接點（1、2、3）。

①　在接線時，我們需要將控制信號分別接入到兩個電路中，通過控制這兩個電路的通斷，實現對電動球閥的開啟或關閉控制。

②　同樣地，我們也需要注意接線的牢固性和可靠性，確保電路的穩定運行。

除了基本的接線方式外，我們還需要注意一些細節問題。

(1) 例如，在接線前需要仔細檢查電動球閥的型號和規格是否符合要求；

(2) 在接線時需要避免使用過大的力氣拉拽線纜；

(3) 在接線完成后需要進行嚴格的測試和檢查，確保電路的正常運行和電動球閥的準確控制。

總之，電動球閥的接線技巧是工業自動化和流體控制領域中的一項重要技能。通過掌握正確的接線方式和注意事項，我們可以輕松實現電動球閥的準確控制，為工業自動化和流體控制領域的發展做出更大的貢獻。
