中央空調平衡閥流量計算式-艾德默閥門
返回列表 來源: 發布日期: 2025.03.22

在中央空調水系統設計中,平衡閥是確保管網水力平衡的關鍵設備。然而,如何準確計算平衡閥的流量需求,卻是不少工程師和技術人員面臨的難題。作為深耕流體控制領域十余年的廠家,艾德默閥門結合實戰經驗,解析中央空調平衡閥流量計算的核心邏輯與應用要點。



一、流量計算式的核心邏輯

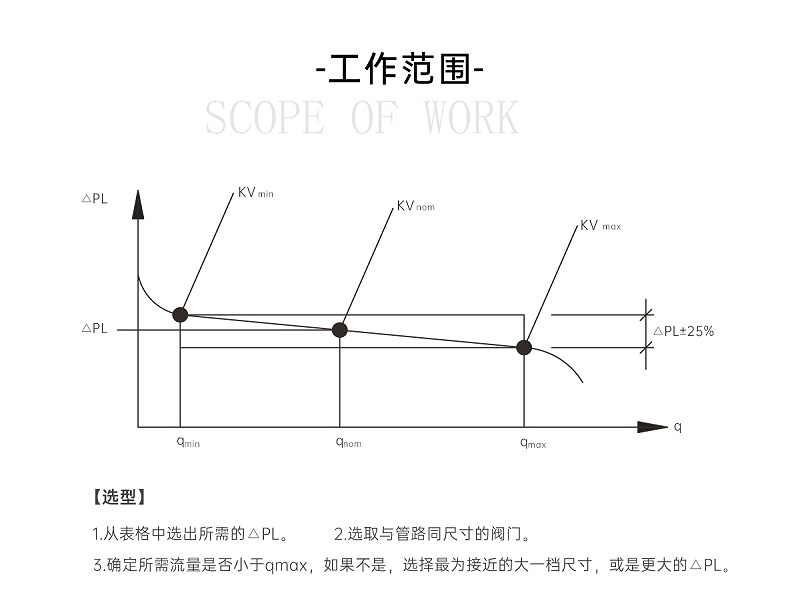

平衡閥的流量計算公式通?;趬翰?/span>-流量關系,即:

Q = Kv × ΔP^m



其中:



Q 為流量(m3/h)

Kv 為閥門流量系數

ΔP 為閥門兩端壓差(kPa)

m 為流量指數(一般取0.5,適用于大多數線性調節閥)



該公式揭示了流量與壓差、閥門開度的非線性關系。在實際應用中,需結合管道特性、介質參數及系統壓力分布綜合計算。

中央空調平衡閥流量計算式-艾德默閥門

二、關鍵參數解析與應用要點



Kv值的確定

Kv值反映閥門全開時的流通能力,需根據管道直徑、介質流速及閥門結構選型。例如,DN100的平衡閥ΔP=10kPa時,Kv值約為160,但需結合廠家提供的特性曲線校核。



壓差設計的平衡藝術

ΔP并非越大越好。過大的壓差會導致閥門頻繁調節,增加能耗;過小則可能失去調節精度。一般建議ΔP取值范圍為系統遠端壓差值的30%-60%,兼顧調節靈敏性與能效。



動態工況的修正

中央空調系統負荷隨季節變化,計算時需考慮不利工況(如夏季高峰負荷)??赏ㄟ^在公式中引入安全系數(通常1.1-1.3)提升設計冗余。

中央空調平衡閥流量計算式-艾德默閥門

三、選型誤區與解決方案



誤區1:僅憑管徑選型

正解:需結合流速(建議≤2.5m/s)、介質溫度(影響?zhàn)ざ龋┘肮艿栏郊◤濐^、三通等)的局部阻力綜合計算。



誤區2:忽略系統并聯環路影響

正解:采用阻力平衡法,通過平衡閥調節并聯環路的總阻力,使各環路流量比符合設計比例。



誤區3:未預留調試空間

正解:選型時預留10%-15%的流量余量,便于后期通過平衡閥微調消掉水力失調。

中央空調平衡閥流量計算式-艾德默閥門

四、艾德默閥門的技術賦能

作為專注流體控制解決方案的廠商,艾德默提供全流程支持:



(1) 選型工具:在線計算平臺輸入?yún)?shù)即可生成型號;

(2) 定制的服務:針對復雜系統提供BIM建模與CFD模擬分析;

(3) 調試支持:配備團隊協助現場平衡調試,確保系統能效上優。

中央空調平衡閥流量計算式-艾德默閥門

結語

中央空調平衡閥的流量計算是技術性與經驗性并重的環節。艾德默閥門憑借對公式原理的深刻理解和工程實踐的持續積累,助力客戶實現從理論設計到落地的閉環。
