在中央空調水系統或通風系統中，蝶閥 作為關鍵控制組件，其安裝質量直接影響系統的運行效率與穩定性。作為專注流體控制領域的廠家，艾德默閥門 基于多年技術沉淀，為您系統解析中央空調配套蝶閥 的科學安裝方法，助力工程落地。

一、安裝前核心準備

（一）選型匹配

① 根據管道口徑（DN50-DN600 ）、介質溫度（0-100℃/ -10-80℃）及壓力（PN16 ）要求，選擇對應型號的 電動蝶閥或對夾/法蘭式渦輪蝶閥 。

② 例如：商業大樓冷凍水系統建議電動蝶閥（DN50-DN600） ，其軟密封設計 與溝槽式閥座 可顯著降低泄漏風險；消防系統則更適合D341X法蘭渦輪蝶閥 ，雙向密封結構確保緊急工況下的可靠截流。

（二）工具與材料

備齊扭矩扳手、法蘭墊片、保溫棉及密封膠，確保閥門與管道同軸度誤差 ≤2mm，避免應力集中導致密封失效。

二、標準化安裝流程

（一）閥門定位與固定

① 對夾式蝶閥（如D371X、D71X） 需確保管道法蘭平行，螺栓對稱預緊后逐步均勻加固，防止閥座受壓變形。

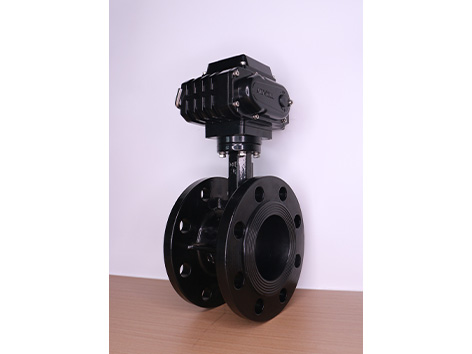

② 法蘭式蝶閥（D341X） 安裝時，需檢查閥體流向箭頭與介質方向一致，避免反向安裝引發密封面磨損。

（二）電動執行器集成

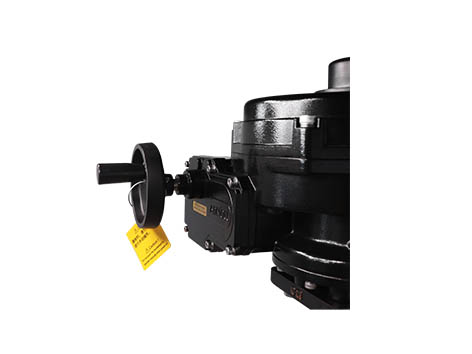

① 將執行器（AZDY 系列）與閥桿同軸連接，扭矩值按口徑匹配（如DN200選250N.m），調試時通過紅外遙控或現場按鈕設置開關量 /4-20mA 信號，確保響應速度（20-216s）符合系統控制邏輯。

（三）密封與保溫優化

① 軟密封蝶閥的尼龍 11覆層蝶板需定期潤滑，EPDM密封圈壓縮量控制在15%-20%。

② 延長閥頸設計便于纏繞保溫棉，減少熱傳導對執行器的影響，尤其適用于高溫?zé)崴到y(tǒng)。

三、產品選型亮點

四、安裝調試注意事項

(1)  泄漏測試：帶壓狀態下注入密封膠，觀察 15分鐘內壓降是否≤0.05MPa。

(2)  扭矩校準：運行需手動操作 3-5次，確認齒輪箱無卡滯后再切換自動模式。

(3)  環境適配：低溫環境（ -10℃以下）需選用丁腈橡膠O型圈，并增加伴熱裝置。

結語

艾德默閥門，提供從選型設計到安裝調試的全流程技術支持。如需獲取定制化安裝方案或技術手冊，歡迎聯系艾德默 團隊，我們將以實力為您的中央空調系統保駕護航！
